Entrada:
- VIN = Potência do módulo (3,5 a 10V);
- GND = Terra para alimentação do módulo;
- S- = Entrada de Sinal (conexão negativa);
- S+ = Entrada de Sinal (conexão positiva).
Saída:
- V- = Saída de tensão negativa de 7660;
- GND = Terra;
- VOUT = Saída de sinal;
- GND = Terra.
Especificações Técnicas:

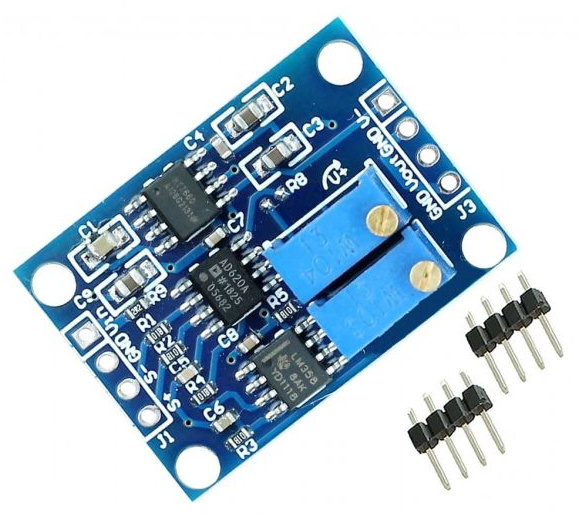

- Amplificador de Instrumentação AD620;
- Amplificador de Sinal;
- Baixo consumo de energia;
- Amplifica sinais de 1,5 até 1000 vezes;
- Ideal para dados de precisão;
- Altamente preciso;
- Baixo nível de ruído;
- Baixa polarização da entrada de energia;
- Adequado para aplicações com ECG (eletrocardiogramas);
- Trimpot para amplificar o sinal de entrada;
- Ponto zero ajustável por trimpot;
- Acompanha barra de pinos;
- Modelo: AD620;
- Tensão de operação: 3,5V ~ 10V DC;
- Sinal de tensão de entrada (Vin): 100 uV ~ 300 mV;
- Faixa de Sinal de Saída: ± (Vin - 2V);
- Faixa máxima de saída: ± 10V;
- Tensão de compensação: 50 μV
- Amplificação ajustável: 1.5 ~ 1000 vezes;
- Dimensões (CxLxE): 32x22x14mm;
- Peso: 4g.
Conteúdo da embalagem:
01 - Amplificador de Instrumentação AD620 3,5V ~ 10V
